خروجی :دو عدد رله 7 آمپر
ولتاژ تغذیه:180-250
ابعاد:90x36x65 mm
زمان وصل رله ستاره:0-60 sec

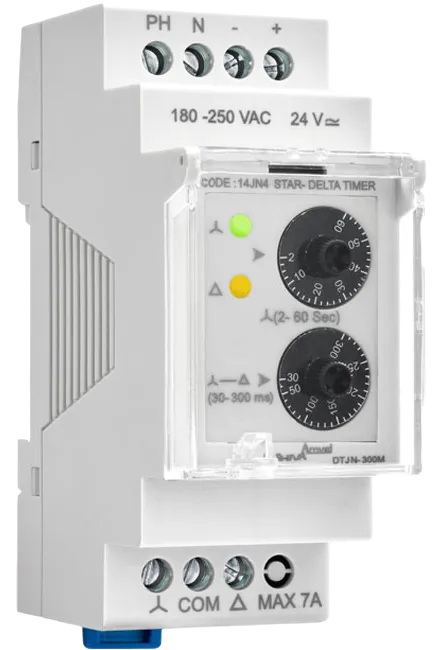

تایمر ستاره مثلث شیوا امواج سری N
برند:شیوا امواج
مشخصات
خروجی
دو عدد رله 7 آمپر
ولتاژ تغذیه
180-250
ابعاد
90x36x65 mm
زمان وصل رله ستاره
0-60 sec
زمان بین قطع رله ستاره و وصل رله مثلث
30-300 ms
توضیحات
ویژگی تایمر ستاره مثلث شیواامواج
-
تغذیه دستگاه AC وDC
-
قابلیت تنظیم وصل رله ستاره
-
قابلیت تنظیم زمان بین قطع رله ستاره و وصل رله مثلث
-
داراری دو عدد نشانگر
-
:وصل رله ستاره
-
:وصل رله مثلث
-
دارای دو رله مجزا

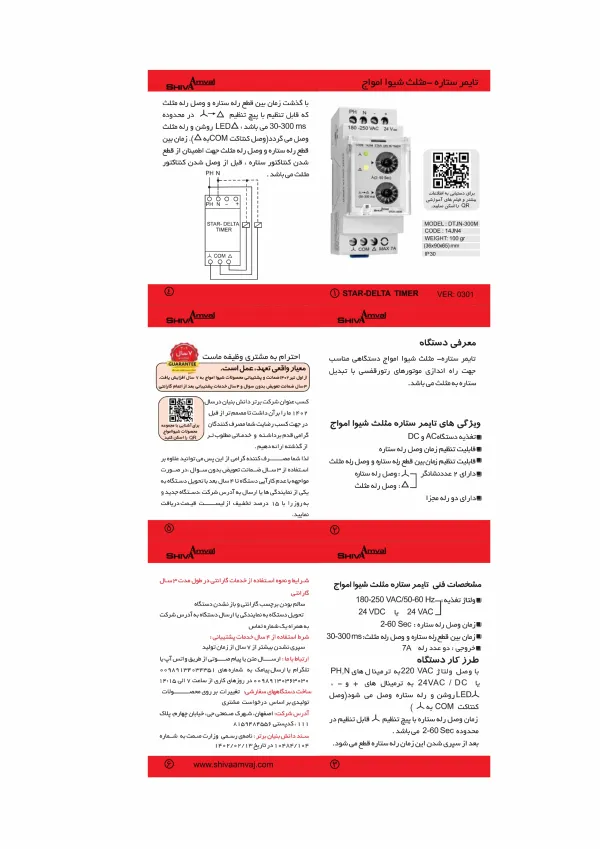

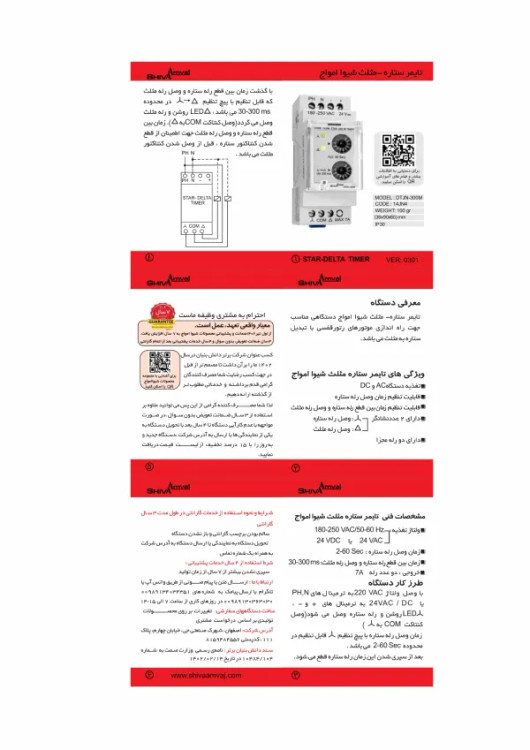

طرز کار دستگاه
با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VAC\DC به ترمینال های +،-و
LEDروشن و رله ستاره مثلث می شود.(وصل کنتاکت COM به
)
زمان وصل رله ستاره با پیچ تنظیم قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ
→
در محدوده 300-30 میلی ثانیه می باشد،
LED روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به
)
زمان بین قطع وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.
